今回は計装工事でよく使う電気工事材料のうち配管材料について、具体的な型式を挙げて説明する。
１．配管
配管にはネジなし薄鋼(E 管)、ネジあり薄鋼(C 管) 、ネジあり厚鋼(G 管)があります。
配管の長さは 3660mm(12 フィート )
・ネジなし薄鋼(E 管)
■丸一鋼管
・ E19 外形 19
・ E25 外形 25
・ E31 外形 31
■パナソニック
・ DW819K E19
・ DW825K E25
・ DW831K E31
・ネジあり薄鋼(C 管)
■丸一鋼管
・ C19 外形 19
・ C25 外形 25
・ C31 外形 31
■パナソニック
・ DW119K C19
・ DW125K C25
・ DW131K C31
・ネジあり厚鋼(G 管)
■丸一鋼管
・ G16 内形 16
・ G22 内形 22
・ G28 内形 28
■パナソニック
・ DW216K G16
・ DW222K G22
・ DW228K G28
２．シーピーキャップ(配管端末キャップ)
■ネグロス電工
・ NCP19 E19 用
・ NCP16 G16 用
■パナソニック
・ DS1719(E19 用)
・ DS1725(E25 用)
３．配管コネクタ（ボッコン）
配管を制御盤等に接続するため。※「アースコネ、Ｅコネ」と呼ぶ
■パナソニック
・ DS02192(E19 用) ボックス穴は 22φ
・ DS02252(E25 用) ボックス穴は 28φ
・ DS02312(E31 用) ボックス穴は 34φ
・ DS02392(E39 用) ボックス穴は 39φ
・ DS02512(E51 用) ボックス穴は 52φ
４．配管コネクタ（カップリング）
電線管相互の接続に使用
■パナソニック
・ DS0119 (ねじなし カップリング E19）
・ DS0125 (ねじなし カップリング E25）
・ DS0151 (ねじなし カップリング E51）
・ DF1116 (ねじあり カップリング G16）
５．ノーマルベンド
電線管相互を 90 度曲げて接続するときに使用。
■パナソニック
・ DS0325(E25 用)
・ DS0331(E31 用)
・ DF1316(G16 用)
・ DF1322(G22 用)
※E19 用はない
■丸一鋼管
・ 2825(E25 用)
・ 2831(E31 用)
・ 0216(G16 用)
・ 0222(G22 用)
※E19 用はない
６．ダクターチャンネル・ハンガーレール
配管を固定する。プリカやフレキでも OK。
・ダクターチャンネル
■ネグロス電工
・ D1 底高さ： 30mm
・ D2 底高さ： 45mm
・ D3 底高さ： 75mm
※底高さが違うだけで幅はすべて 40mm
・ハンガーレール
■南電機
・ P25 (40*25*2000)

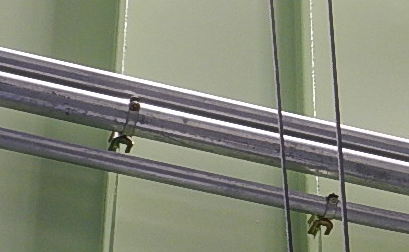

７．ダクタークリップ・ハンガーサドル
配管を固定するクリップ。プリカやフレキでも OK。
・ダクタークリップ
■ネグロス電工
・ DC16(フレキ用・ G16 用)
・ DC19(E19 配管用)
・ DC25DC22(E25 配管用)
・ DCE19(E19 配管用)
・ DCE3128(E31 配管用)
※DCE は電動工具で施工しやすいように、
ボルトの締付位置を 45°斜め
・ハンガーサドル
■南電機
・ PC-25(E25 配管用)
・ PC-31(E31 配管用)

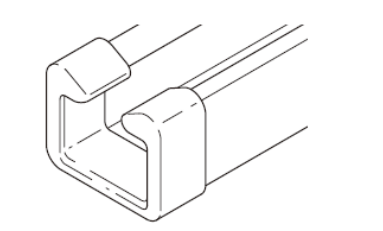

８．ダクター・ハンガー端末保護キャップ
・ダクター端末保護キャップ
■ネグロス電工
・ D1BC-E D1 タイプ灰色
・ D2BC-E D2 タイプ灰色
・ D1BCC-E D1 タイプ灰色
・ D2BCC-E D2 タイプ灰色
※BCC の方は、後施工タイプ
・ハンガー端末保護キャップ
■南電機
・ PVC-25W (P25 用)
９．サドルベース・サドル
配管をサドルで壁等につける
・サドルベース付き
■外山電機
・ SBE19(20 個入り） E19 用
・ SBE25(20 個入り） E25 用
※サドルのみは
・ S19 E19 用
※片サドルのみ
・ SK19 E19 用
１０．パイラック
・パイラック本体
■ネグロス電工
・ PH1 高さ 42
・ PH1W 高さ 50
・ S-PH1 ステンレス
・パイラッククリップ
■ネグロス電工
・ 19C E19 用
・ 25C22C E25、 G22 用
・ 31C28C E31、 G28 用
